显卡画面顽疾破解：显示纯黑终实现

行业观察：一款复古显卡的30年顽疾终被破解，纯正黑色的回归

近日，一位海外复古硬件爱好者 BitsundBolts（简称BuB）通过深入的技术研究，成功解决了困扰复古硬件玩家近30年的一个棘手问题：上世纪90年代S3系列显卡普遍存在的画面泛灰、黑色不纯的缺陷。通过修改显卡的VBIOS固件，他彻底禁用了导致这一画质问题的“pedestal位”功能，使得这些经典显卡如今也能输出符合现代显示标准的纯正黑色画面。

“pedestal位”功能，顾名思义，如同一个“基座”或“底座”，是S3显卡出厂时固化的一项强制设置。它意味着显卡在输出黑色画面时，会被强制抬升一个亮度阈值，无法显示真正的纯黑，而是呈现为一种深灰色。这项设计初衷是为了适应当时主流的CRT显示器和NTSC电视标准，以解决画面过暗导致暗部细节丢失的问题。在那个时代，过于晦暗的画面容易将细节“糊”在一起，用户难以看清屏幕内容。S3显卡引入这一功能，正是为了确保用户在不同显示设备上都能看清画面中的信息，是一项具有时代背景的兼容性考量。

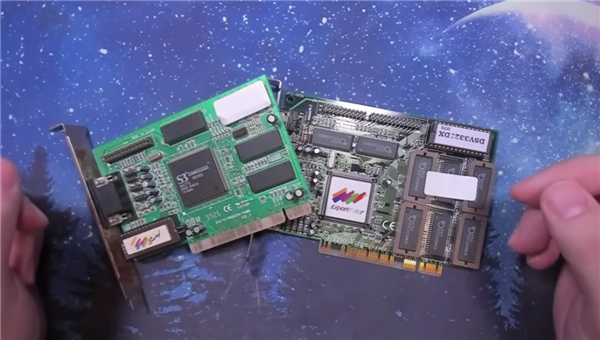

然而，随着显示技术的飞速发展，现代显示器和高端CRT设备在色彩还原和黑色表现上已今非昔比，能够轻松呈现出完美的纯正黑色。S3显卡当年为了兼容老旧显示设备而设计的“pedestal位”功能，如今反而成为了拖累画质的“包袱”。这项强制抬升黑位的设置，在现代环境下会导致画面整体蒙上一层灰雾，黑色发灰，缺乏应有的层次感和通透感，极大地影响了视觉体验。这个问题如同一个顽疾，伴随着S3系列显卡（包括Virge、Trio以及部分早期Savage型号）长达近30年。

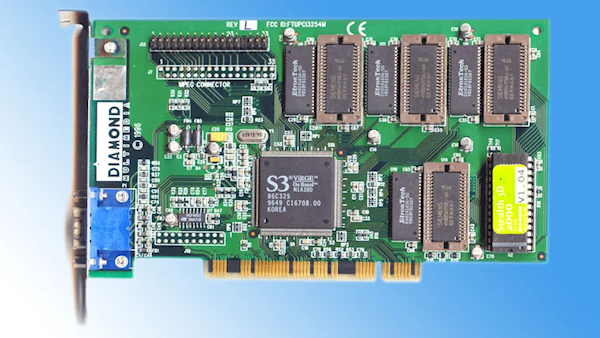

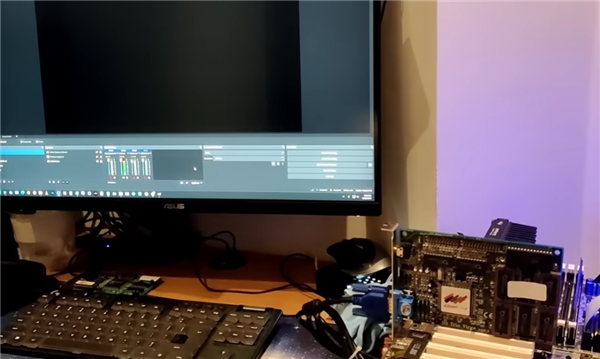

BuB在这次的破解过程中，选取了一块经典的S3 VirgeDX 4MB显卡作为测试载体。他通过调试工具精确定位到“pedestal位”的代码地址，并结合自身的硬件调试经验和社区的讨论成果，迅速缩小了搜索范围。经过多次尝试，他最终锁定了3c4地址的1a寄存器。将该寄存器的数值从原有的设定值修改为0后，画面立刻呈现出更暗的背景，黑色表现瞬间纯正。通过复位数值进行验证，BuB确认自己成功找到了控制“pedestal位”的核心代码。

随后，BuB利用NSSI专用工具导出了显卡的原厂固件。在Hiew十六进制编辑器中，他找到了“pedestal位”对应的代码，并将控制该功能的十六进制数值从20修改为00。为了确保修改后的固件能够被显卡正确识别，他还调整了固件的校验值，将原本的77修改为97。完成修改和校验值调整后，新的固件被刷入显卡芯片，取代了原厂固件。显卡启动后，即刻呈现出纯正的深黑画面。进一步的调试结果确认，原本为3F的黑位数值已经变为1F，标志着“pedestal位”被彻底消除。
