近日，一项名为“Feminist Hacking”的开源项目在科技圈引发关注，该项目大胆创新，利用天然黏土和源自史前文明的制陶工艺，成功制作出可工作的印刷电路板（PCB）。这一突破性尝试不仅为电子制造业提供了新的思路，也引发了对材料来源和可持续性的深刻反思。
该项目最核心的创新在于其材料选择和工艺流程。与当前电子行业广泛使用的铜箔覆铜板不同，Feminist Hacking团队将目光投向了古老的黏土。他们借鉴了史前陶艺的智慧，从就地取材、手工塑形到最终的柴火烧制，全程坚持纯粹的手工制作。这一过程的灵感，部分源于团队对智能设备中冲突矿物问题的反思，以及对陶瓷本身作为电容、压电元件等电子组件潜在应用价值的认知。

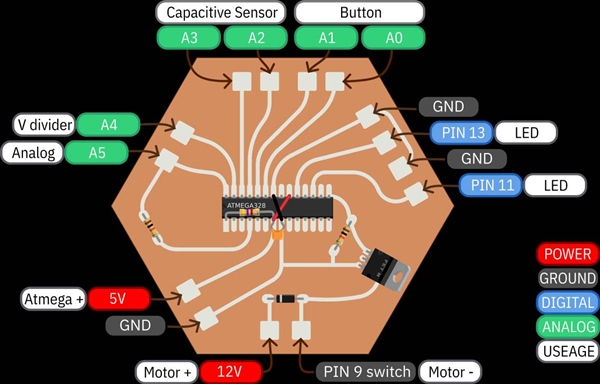

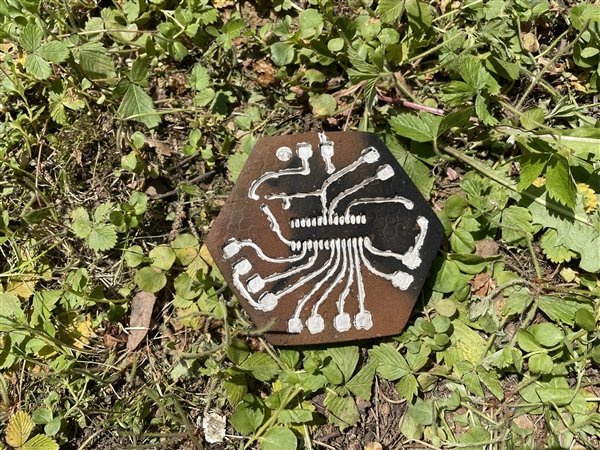

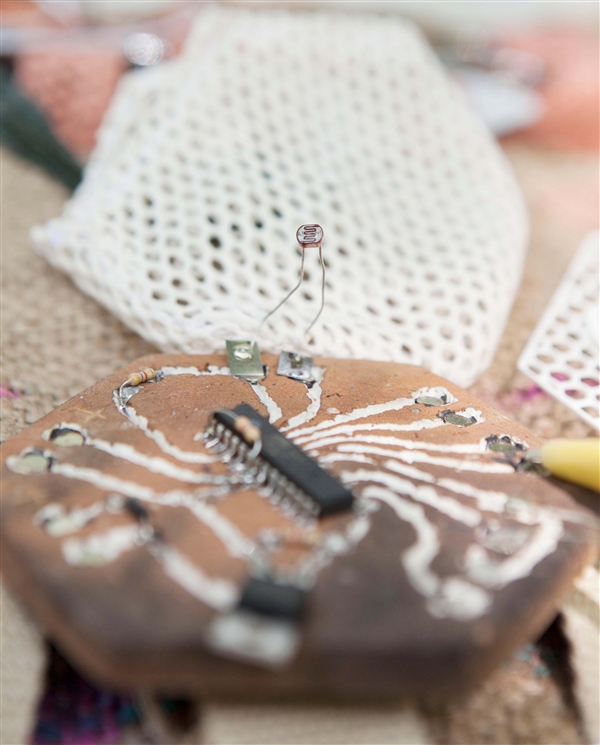

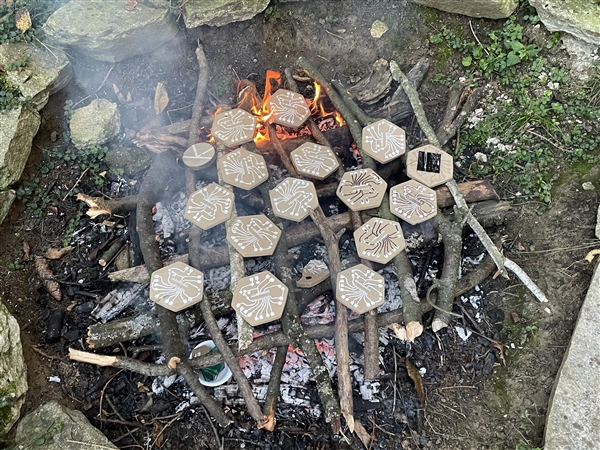

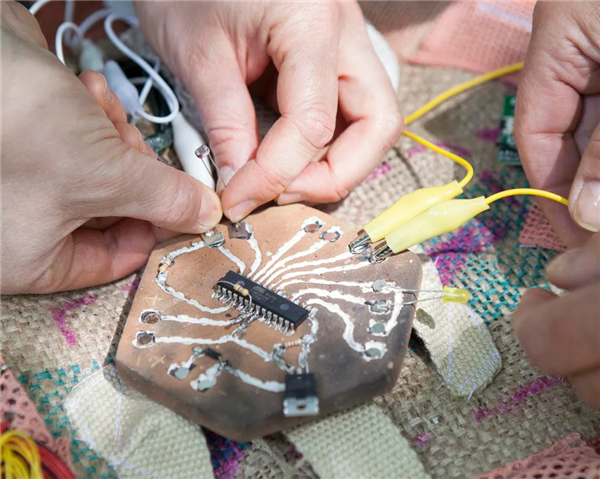

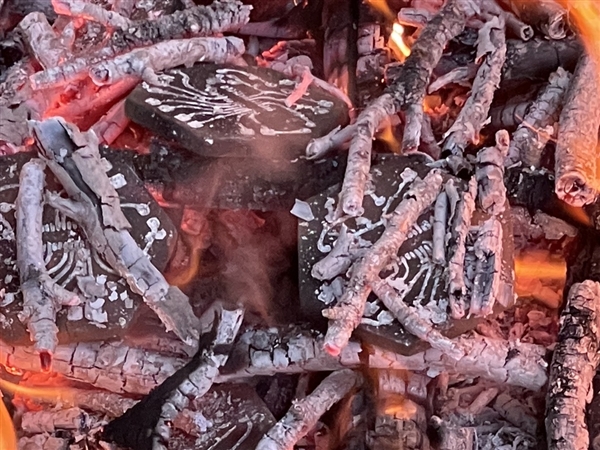

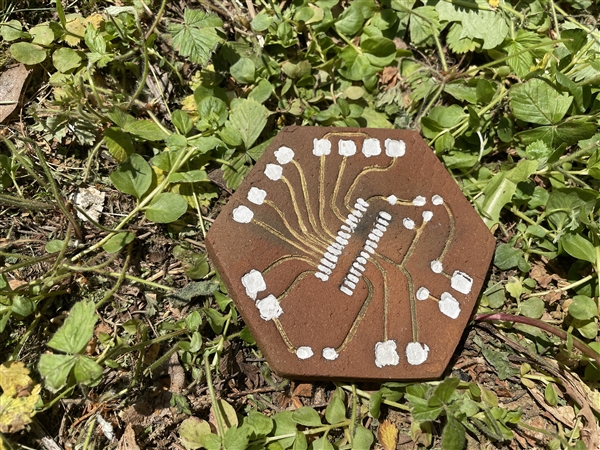

在制作过程中，团队回避了商业化的瓷土和现代高温窑炉，转而向一位经验丰富的陶艺工匠学习了露天柴火烧制黏土的古老技法。通过两天的实践，他们得以掌握了从采集、处理黏土到最终烧制成型的完整工艺链。具体的制作步骤包括：采集并精心调配天然黏土，去除气泡和杂质后，将其压制成约10×10厘米的泥片。随后，利用3D打印的模具在泥片上压印出约1.5毫米深的电路走线凹槽。泥片需自然晾干一天，待其达到适宜状态后，再用手工逐一填涂银基导电涂料，形成电路连接。
导电材料的选择也体现了项目的可持续理念。团队选用的是一款德国公司生产的银漆，其原料来源于珠宝匠回收的废银粉，确保了供应链的可追溯性。对于需要焊接的节点，则会额外加厚涂层以保证连接的稳固性。在烧制环节，黏土在高温下的自然收缩（约5%）是最大的技术挑战。经过反复的试验和校准，团队最终成功地调整了模具尺寸和凹槽深度，确保了成品PCB走线的精度能够满足焊接需求。
Feminist Hacking项目最大的意义在于其完全开源的理念。团队不仅在博客上发布了详细的制作指南和PDF文档，还在GitHub平台上分享了相关的程序代码、焊接说明以及3D打印文件。这为全球的创客、研究者以及任何对可持续电子制造感兴趣的人士提供了一个学习和实践的平台，有望激发更多关于绿色电子产品设计的创新。
从硬件设计的角度来看，这种黏土PCB的尝试，在材料科学和工艺工程方面都带来了新的思考维度。虽然其导电性能、稳定性和集成度可能无法与传统PCB相媲美，但其低功耗（若能进一步优化）、易于获取的材料以及极简的生产过程，为一些对环境要求极高或特定场景下的应用提供了可能，例如短期、低复杂度、可生物降解的电子设备原型，或是教育性项目。其挑战在于如何在大规模应用中解决黏土材料的脆性、吸湿性以及导电层的耐久性问题，同时平衡手工制作的低效率与现代电子产品对生产速度的需求。
该项目的开源性质和对可持续材料的探索，预示着未来电子产品设计可能出现更加多元化和环保化的趋势。尽管距离大规模商业化应用尚有距离，但这种“返璞归真”的创新，无疑为电子制造业的可持续发展提供了宝贵的启示和实验基础。
Feminist Hacking项目以一种令人惊叹的方式，将古老智慧与现代科技巧妙融合，成功地用天然黏土和史前工艺制作出可工作的PCB。这不仅是对传统电子制造的一次大胆挑战，更是对可持续发展理念的一次深刻实践，为未来的绿色科技探索打开了新的想象空间。
